ACTIVITE ARDUINO/PYTHON : Récupération de données à partir d’un anémomètre analogique branché sur une carte Arduino, tracé de graphe avec Python

Anémomètre Arduino/Python

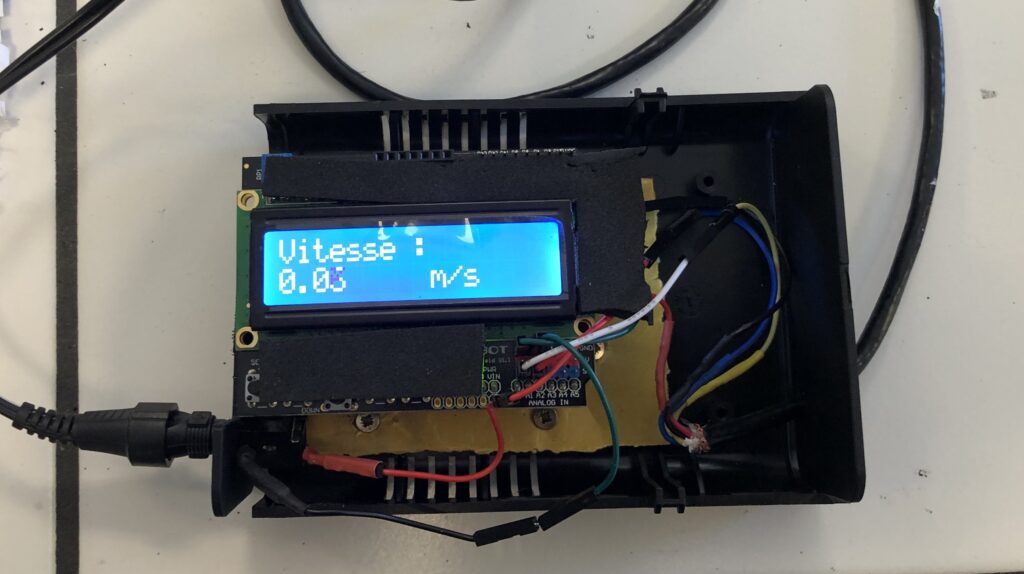

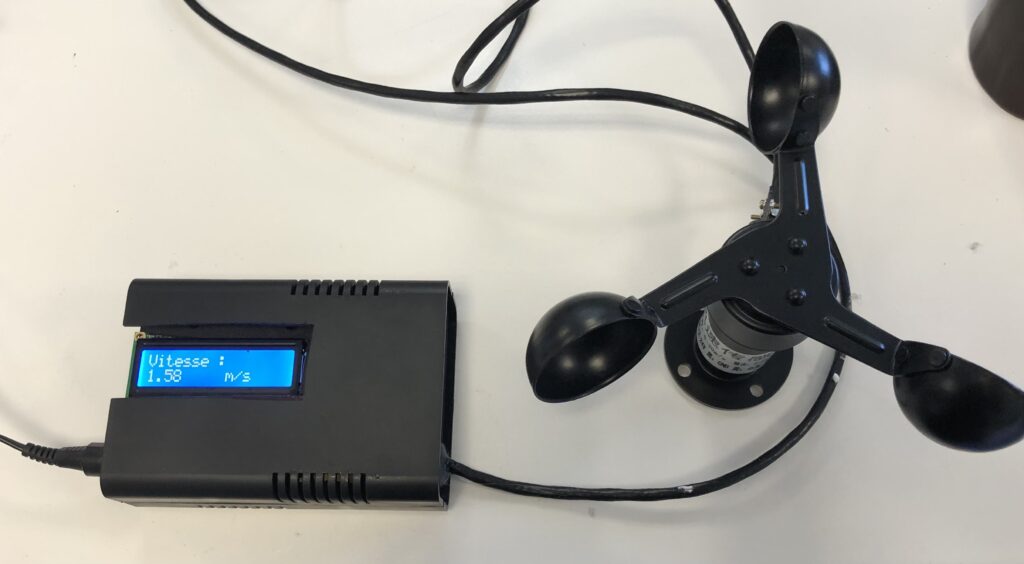

Conception du système

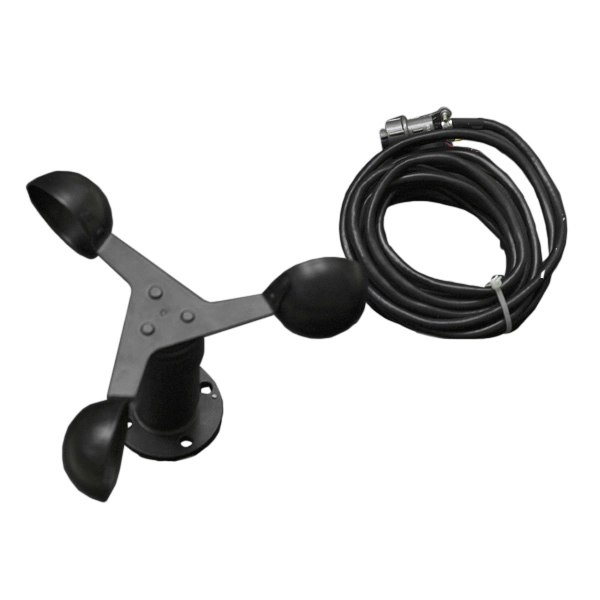

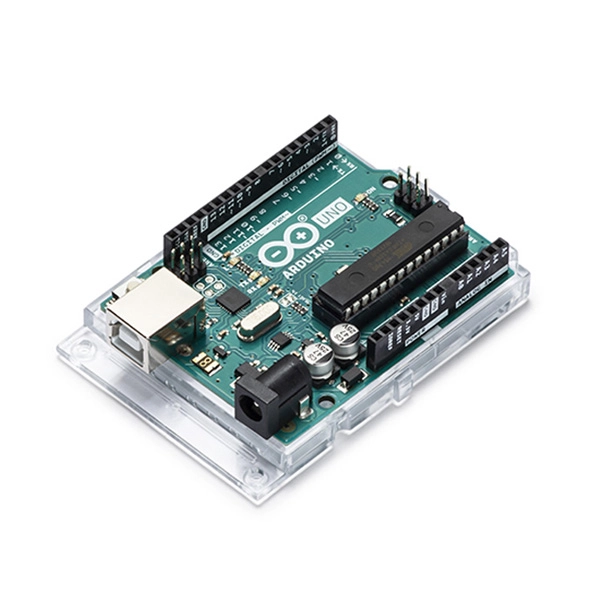

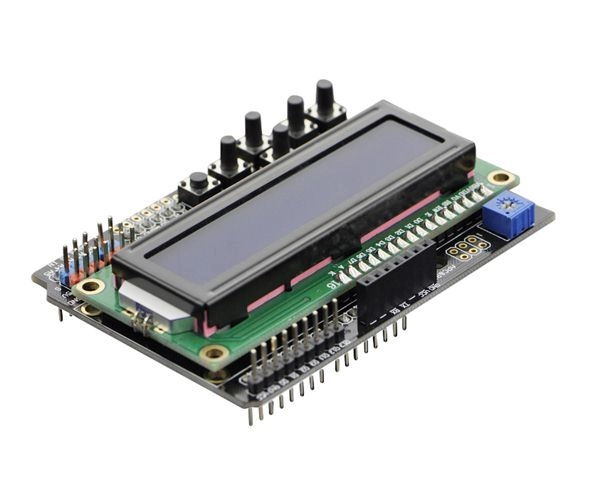

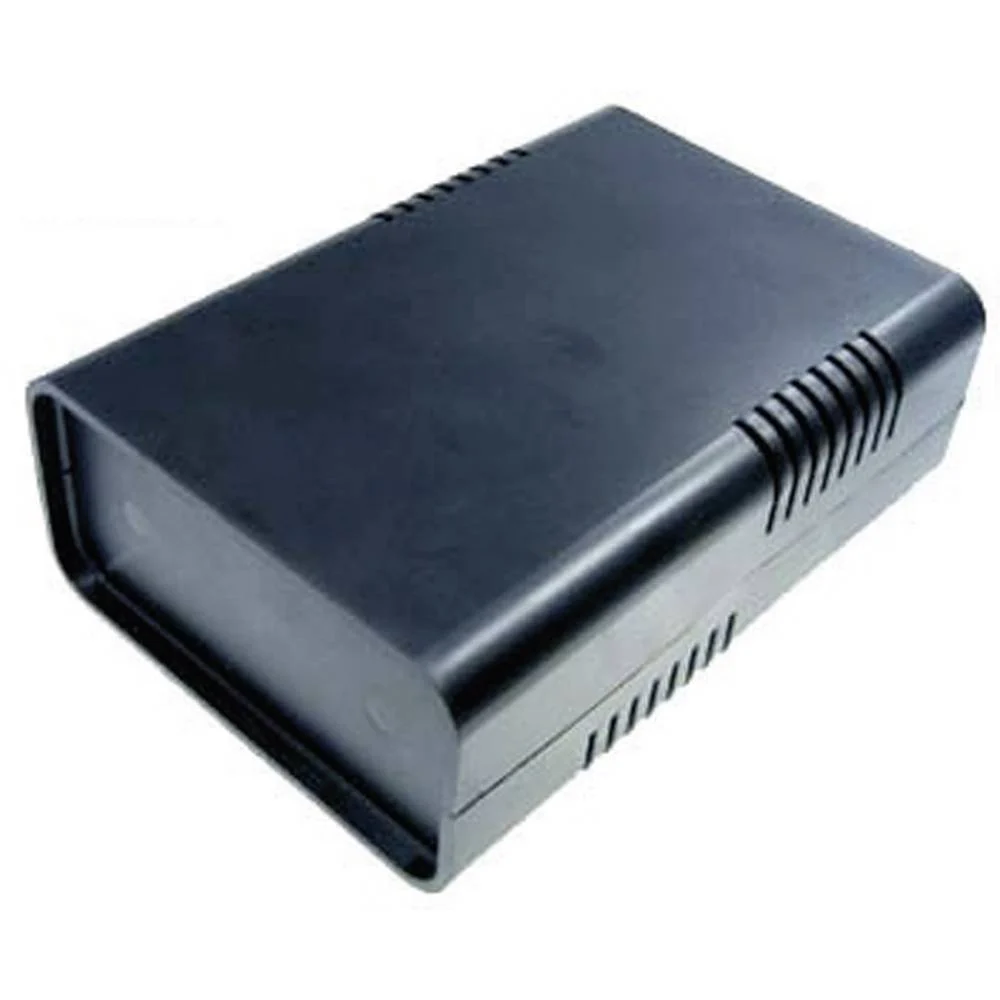

Matériel

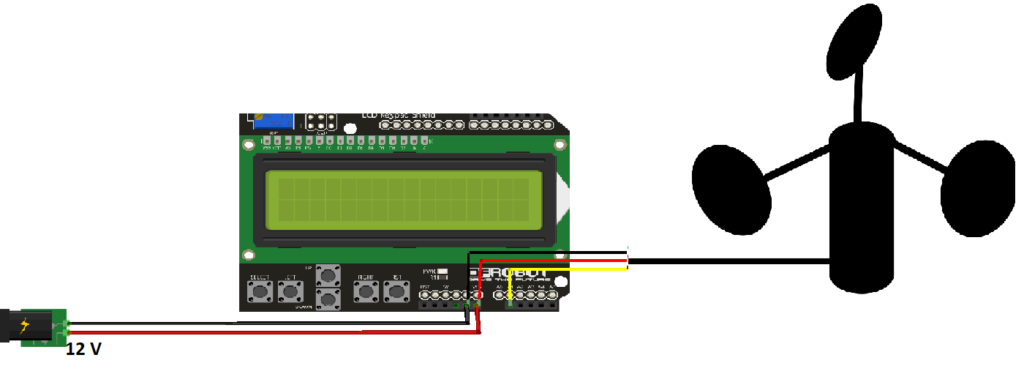

Schéma du montage

Nous n’utilisons que 3 fils parmi les 4 disponibles :

• Fil rouge :12 V
• Fil noir : GND
• Fil jaune : Tension correspondant à la vitesse du vent
• Fil bleu : non connecté (à priori, il s’agit d’une mesure de courant mais j’avoue ne pas en avoir saisi l’intérêt …)

Mode d’emploi : acquisition de la vitesse du vent en fonction du temps

Alimentation et connexion à l’ordinateur

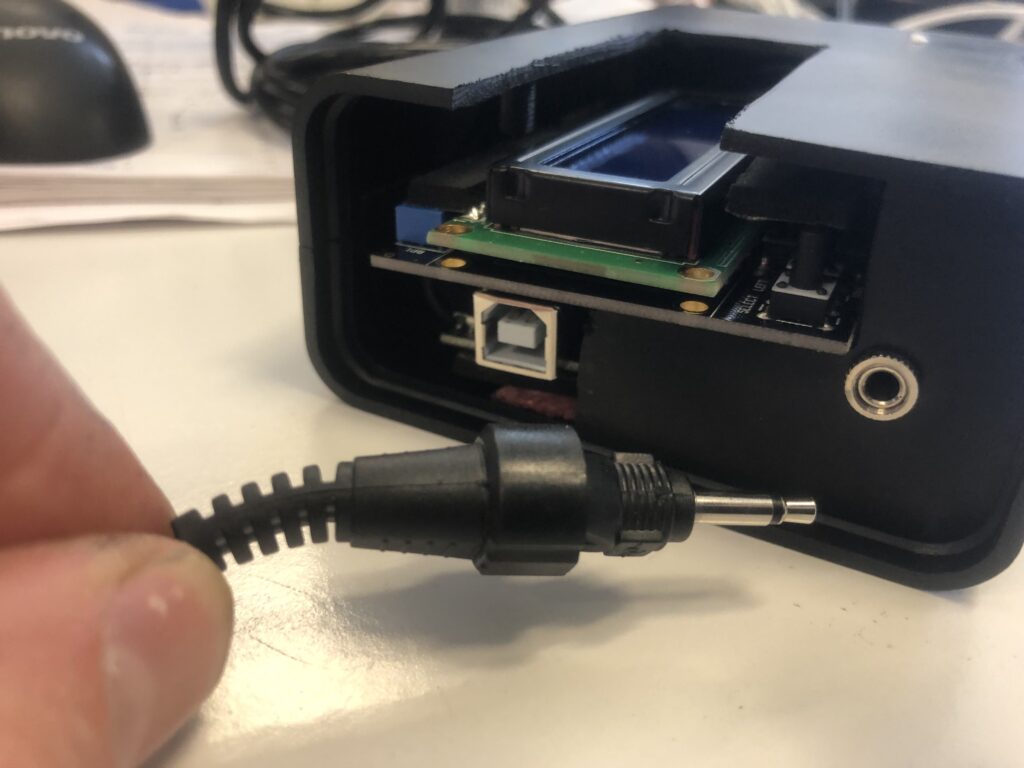

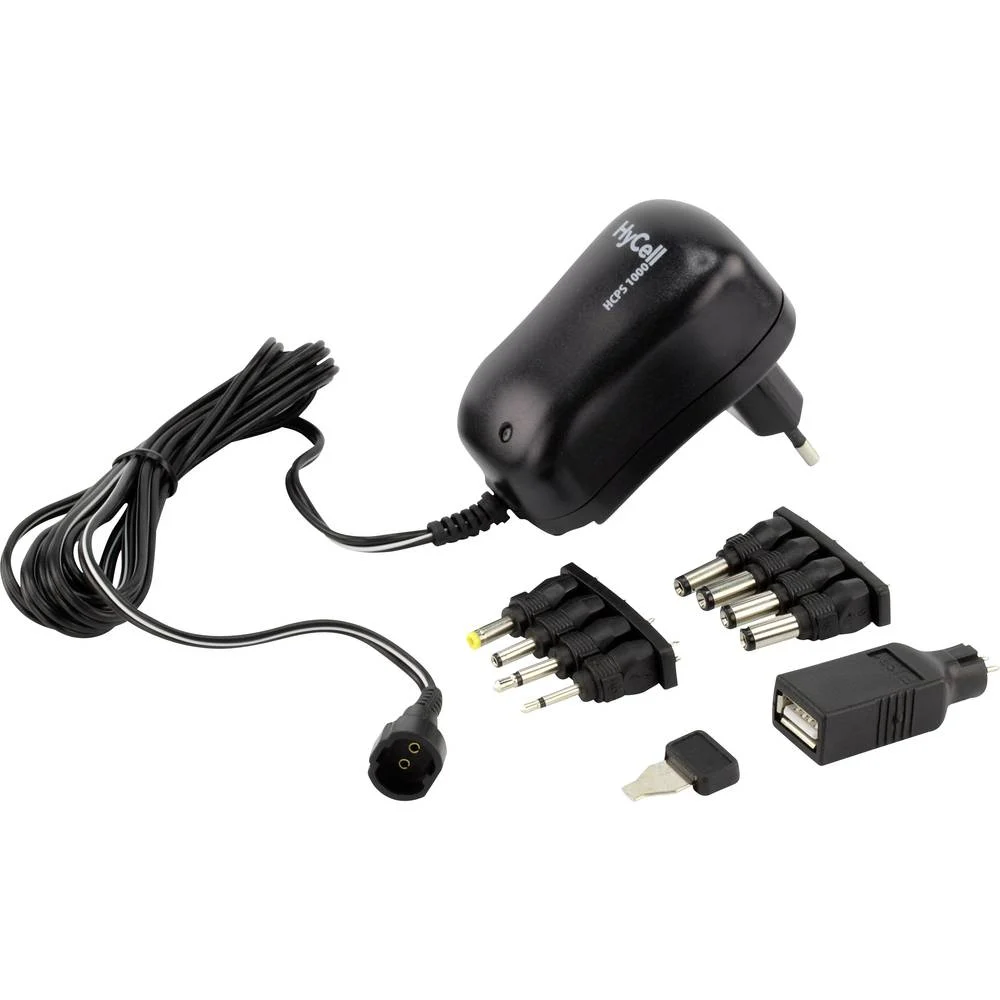

• Brancher le capteur à l’aide d’un bloc d’alimentation 12 V (adaptateur jack).
• Relier le capteur à un PC via la carte Arduino.

Configuration de l’environnement Arduino

• Ouvrir l’IDE Arduino.
• Vérifier que la carte sélectionnée est bien Arduino Uno via le menu [Outils] > [Type de carte].
• Sélectionner le port série correspondant via le menu [Outils] > [Port].

Code Arduino

Téléverser ce code :

/*!
 * @file  SEN0170.ino
 * @brief Reading wind speed rating
 * @copyright  Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license  The MIT License (MIT)
 * @author  DFRobot
 * @version  V1.0
 * @date  2023-08-03
 */
#include <LiquidCrystal.h>
LiquidCrystal lcd(8,9, 4, 5, 6, 7);

long temps;

void setup()
{
  Serial.begin(9600);
  lcd.begin(16,2);
}

void loop()
{
  temps = millis();
  int sensorValue = analogRead(A1);
  float outvoltage = sensorValue * (5.0 / 1023.0);
//  Serial.print("outvoltage = ");
//  Serial.print(outvoltage);
//  Serial.println("V");
  float Level = 6.0 * outvoltage;//The level of wind speed is proportional to the output voltage.
//  Serial.print("wind speed is ");
  Serial.print(temps);
  Serial.print("\t");
  Serial.println(Level);
  lcd.setCursor(0,0);
  lcd.print("Vitesse : ");
  lcd.setCursor(0,1);
  lcd.print(Level);
  lcd.setCursor(8,1);
  lcd.print(" ");
  lcd.setCursor(9,1);
  lcd.print("m/s");

//  Serial.println(" m/s");
//  Serial.println();
  delay(50);
}

Lancement de l’acquisition

Exécuter ce script :

import serial
import serial.tools.list_ports
import matplotlib.pyplot as plt
from matplotlib import animation
import time
import sys
# Import pour mon fake arduino
from dataclasses import dataclass
from math import sin

# Paramètres d'acquisition
T_ACQUISITION = 10.0  # durée en secondes


vmin = 0
vmax = 15

# Listes de stockage
liste_temps = []
liste_vitesse = []

# Préparation du graphe
fig = plt.figure()
(line,) = plt.plot([], [])
plt.xlim(0, T_ACQUISITION)
plt.ylim(vmin, vmax)
plt.xlabel("temps (s)")
plt.ylabel("vitesse (m/s")
plt.grid()

# TIPS: penser à changer le nom de son générateur quand il retourne plus la même chose '^_^
# Fonction génératrice : lecture depuis Arduino
def temps_vitesse_depuis_arduino():
    arduino_data = None
    for com_port in serial.tools.list_ports.comports():
        if "Arduino" in com_port.description:
            arduino_data = serial.Serial(com_port.device, 9600)

    print(f"Le port arduino utilisé : {arduino_data.name}")
    print(f"Est-il ouvert ? {arduino_data.is_open}")


    while True:
        try:
            line = arduino_data.readline()
            liste_donnees = line.split()

            vitesse = float(liste_donnees[1].decode())
            temps = float(liste_donnees[0].decode()) / 1000.0

            # TIPS: Il suffit de tester le temps ici pour sortir de la boucle
            if temps >= T_ACQUISITION:
                print("Temps max atteint – arrêt de l'animation.")
                break

            yield temps, vitesse
        except Exception as e:
            print(f"Erreur de lecture : {e}")
            break

    print("Fermeture du port du Arduino")
    arduino_data.close()


# Fonction pour l'animation matplotlib
def animate(data):
    temps, vitesse = data

    liste_temps.append(temps)
    liste_vitesse.append(vitesse)


    print(f"vitesse = {vitesse:+6.2f}m/s | temps = {temps:6.3f}s")

    line.set_data(liste_temps, liste_vitesse)
    return (line,)

# Lancement de l'animation
ani = animation.FuncAnimation(
    fig,
    animate,
    frames=temps_vitesse_depuis_arduino,
    interval=0,
    repeat=False,
    cache_frame_data=False
)

plt.show()
plt.close(fig)

# Sauvegarde des données dans un fichier texte
with open("data_arduino.txt", "w") as fichier:
    fichier.write("temps_s\tvitesse_deg\n")
    for t, a in zip(liste_temps, liste_vitesse):
        fichier.write(f"{t:.3f}\t{a:.2f}\n")

print("Les données ont été enregistrées dans 'data_arduino.txt'.")

Remarque

Le script de récupération a été amélioré, par rapport aux versions précédentes, grâce à mon collègue Allan Petrillo du lycée Marcellin Berthelot de Saint-Maur-des-Fossés, avec le concours d’un ami informaticien, afin de respecter pleinement les bonnes pratiques de programmation. Merci à eux deux !

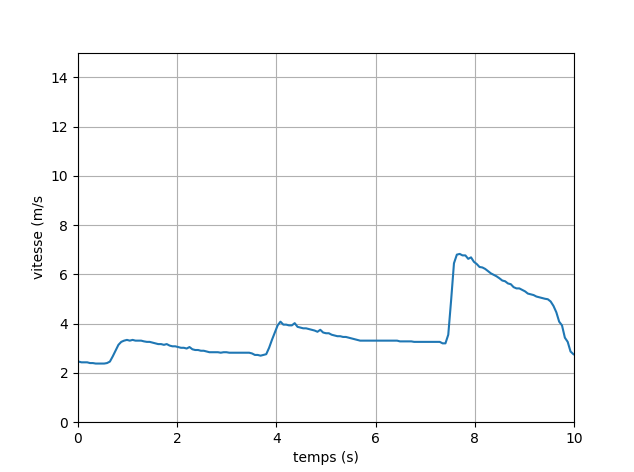

• Le graphique s’affiche en temps réel pendant l’acquisition.
• Les données sont enregistrées dans le fichier texte data_arduino.txt, situé dans le même dossier que le script.

En cas de blocage

• Redémarrer le shell Python avec Ctrl + K.
• Relancer le script avec Ctrl + Shift + E.

Scripts Python et Arduino disponibles sur ce lien Github
